ЗОК Заслон
Что такое ЗОК и зачем она нужна
ЗОК (Защитная Ограждающая Конструкция) — это инженерная независимая пространственная металлическая рамно-сетчатая система, устанавливаемая вокруг и над защищаемым зданием. Принцип действия: БПЛА при подлёте ударяется об улавливающую сеть ЗОК и теряет кинетическую энергию до того, как достигнет конструкций здания. Нагрузка от удара воспринимается несущим каркасом ЗОК и не передаётся на защищаемый объект.
Согласно СП 542.1325800.2024, применяется независимый тип ЗОК (рис. 6.2), при котором конструкция ЗОК полностью автономна и не связана с несущими элементами защищаемого здания. Это обеспечивает максимальную надёжность и исключает повреждение зданий при ударе дрона с боевой частью.
Защита сверху и с боков
Полное обволакивающее укрытие объекта: кровельная сетка + боковые стеновые сетки со всех сторон. Исключает пикирующую атаку и боковой удар.
Независимость от здания
Нагрузка от удара БПЛА не передаётся на конструкции защищаемого здания. ЗОК стоит отдельно на собственных фундаментах — п. 10.5 СП 542.
Пассивная круглосуточная защита
Не требует электропитания, обслуживающего персонала и управления. Работает в любых климатических условиях и не генерирует радиопомех.
Не ограничивает работу РЭБ
ЗОК — пассивное механическое решение. Не создаёт помех радиоэлектронным средствам защиты и СКУД, может применяться совместно с антидроновыми системами МелданаСБ.
Сертификат производителя + подтверждение расчётных параметров после монтажа
МелданаСБ — авторизованный монтажный партнёр ЗАСЛОН. После завершения монтажа проводятся натурные испытания, по результатам которых производитель выдаёт Сертификат соответствия ЗОК требованиям СП 542 с подтверждёнными параметрами ударостойкости. Документ передаётся заказчику вместе с исполнительной документацией.
Расчётные нагрузки по СП 542.1325800.2024
Расчёт нагрузок выполняется согласно СП 542.1325800.2024 и методическим указаниям МЧС России. МелданаСБ проектирует ЗОК 2-го уровня защиты — противодействие БПЛА типа «Ланцет» и аналогам с боевой частью.
| Параметр нагрузки | Значение / норматив |
|---|---|
| Уровень защиты (по СП 542) | 2-й уровень — ударно-осколочное воздействие БПЛА с БЧ |
| Расчётный тип БПЛА | «Ланцет-3»: m = 12 кг, V = 300 км/ч (83,3 м/с) |
| Кинетическая энергия удара Ek | ½·m·V² = 41,7 кДж |
| Расчётная ударная сила (ход сетки δ=0,5 м) | F = Ek/δ = 83,3 кН |
| Расчётная сила с коэф. надёжности γf=1,4 | Fd = 116,7 кН |
| Снеговая нагрузка (III снеговой район) | S = 1,80 кПа (СП 20.13330.2016) |
| Ветровая нагрузка (II ветровой район) | w = 0,42 кПа (СП 20.13330.2016) |
| Отступ от здания (п. 10.5 СП 542) | ≥ 1,5 м по горизонтали; превышение ≥ 2,0 м выше конька |
Методика расчёта
Расчёт ведётся по методическим указаниям МЧС России 2024 г. к СП 542.1325800.2024. Учитываются комбинации нагрузок: ударная нагрузка от БПЛА, снеговая, ветровая и собственный вес конструкции. Несущие стойки и тросовые элементы проверяются по первому и второму предельным состояниям.
Состав конструкции ЗОК ЗАСЛОН
Конструкция ЗОК состоит из трёх функциональных уровней: несущий опорный каркас, тросовая система натяжения и улавливающие сетки. Все элементы — из единой сертифицированной линейки ЗАСЛОН (производство РФ), что обеспечивает совместность расчётных характеристик и гарантию производителя.
Стойки опорные ЗАСЛОН h=6 и 9 м
Ст. 09Г2С, горячее цинкование (≥85 мкм по ГОСТ 9.307). Фланцевое основание под болтовое соединение с фундаментом.
Несущий каркасФундамент винтовой СВ-06
Ø76 мм, L=2,5 м. Сталь С245, горячее цинкование. Несущая способность подтверждена протоколом испытания.
ОснованиеЗАСЛОН Сеть-М 80-3,7-Ц (стены)
Проволочная плетёная оцинкованная. Ячейка 80×100 мм, Ø3,7 мм. ГОСТ Р 51285. Боковые грани ЗОК.
Улавливающая сеткаЗАСЛОН Контур-М 80-2,7-Т (кровля)
Сетка с вплетённым несущим тросом Ø4 мм. Равномерная нагрузка по всей кровельной плоскости.
Кровельная сеткаТросы прогонов и стяжек
Ø6 мм (3 яруса прогонов) и Ø8 мм (диагональные стяжки). Оцинкованный стальной канат ГОСТ 3066.
Тросовая системаТакелаж и крепёж ЗАСЛОН
Талрепы М10, зажимы DIN 741, коуши DIN 6899B, анкеры М16×120 (вырывное ≥25 кН). Нержавеющая или оцинкованная сталь.
Крепёжный комплектЭтапы реализации проекта ЗОК
Обследование объекта и сбор исходных данных
Выезд специалиста МелданаСБ. Обмерные работы, анализ ситуационного плана, геодезия, фотофиксация. Определение уровня угрозы и класса защиты по СП 542.
Проектирование по СП 542.1325800.2024
Разработка ПД и РД (КМ, КМД, ПОС, ППР). Расчёт нагрузок по методическим указаниям МЧС. Согласование проекта с заказчиком.
Поставка продукции ЗАСЛОН
Комплектация из единой сертифицированной линейки ЗАСЛОН. Доставка на объект. Заводские сертификаты на все материалы.
Монтаж под ключ
Установка фундаментов ЗС-ФМ-06, монтаж стоек, натяжка тросовой системы, укладка и фиксация улавливающих сеток. Оформление актов скрытых работ.
Натурные испытания и сертификация
Проверка натяжения несущих элементов, контроль деформаций, испытание узловых соединений. Протокол испытаний и Сертификат производителя ЗАСЛОН с подтверждёнными параметрами ударостойкости по СП 542.
Передача исполнительной документации
КС-2, КС-3, исполнительные схемы, паспорта на материалы, протоколы испытаний, сертификат соответствия ЗОК, системный гарантийный сертификат на 5 лет.
Системная гарантия ЗАСЛОН — 5 лет
МелданаСБ — авторизованный партнёр ЗАСЛОН, что позволяет передавать заказчикам полный пакет гарантийной документации непосредственно от производителя. Это ключевое отличие от неавторизованных подрядчиков.
лет системной гарантии
Системный гарантийный сертификат производителя ЗАСЛОН на каждый смонтированный объект
года гарантии на монтаж
Гарантия МелданаСБ на выполненные монтажные работы. Дефекты монтажа устраняются в течение 30 дней
года на материалы
Гарантия производителя ЗАСЛОН на сетки, стойки, фундаменты и крепёжные элементы
дней замены элементов
Срок поставки производителем ЗАСЛОН замены вышедших из строя элементов ЗОК по гарантии
Что входит в системную гарантию
- Гарантия механической надёжности конструктивных элементов ЗОК
- Гарантия сохранения расчётных параметров ударостойкости (не ниже 2-го уровня по СП 542)
- Обязательство производителя по замене вышедших из строя элементов
- Поддержка и сопровождение на весь срок гарантии от производителя ЗАСЛОН
Для каких объектов применяется ЗОК ЗАСЛОН
ЗОК ЗАСЛОН проектируется и монтируется для любых объектов, которым необходима пассивная защита от ударного воздействия БПЛА. Особенно актуально для объектов критической инфраструктуры.

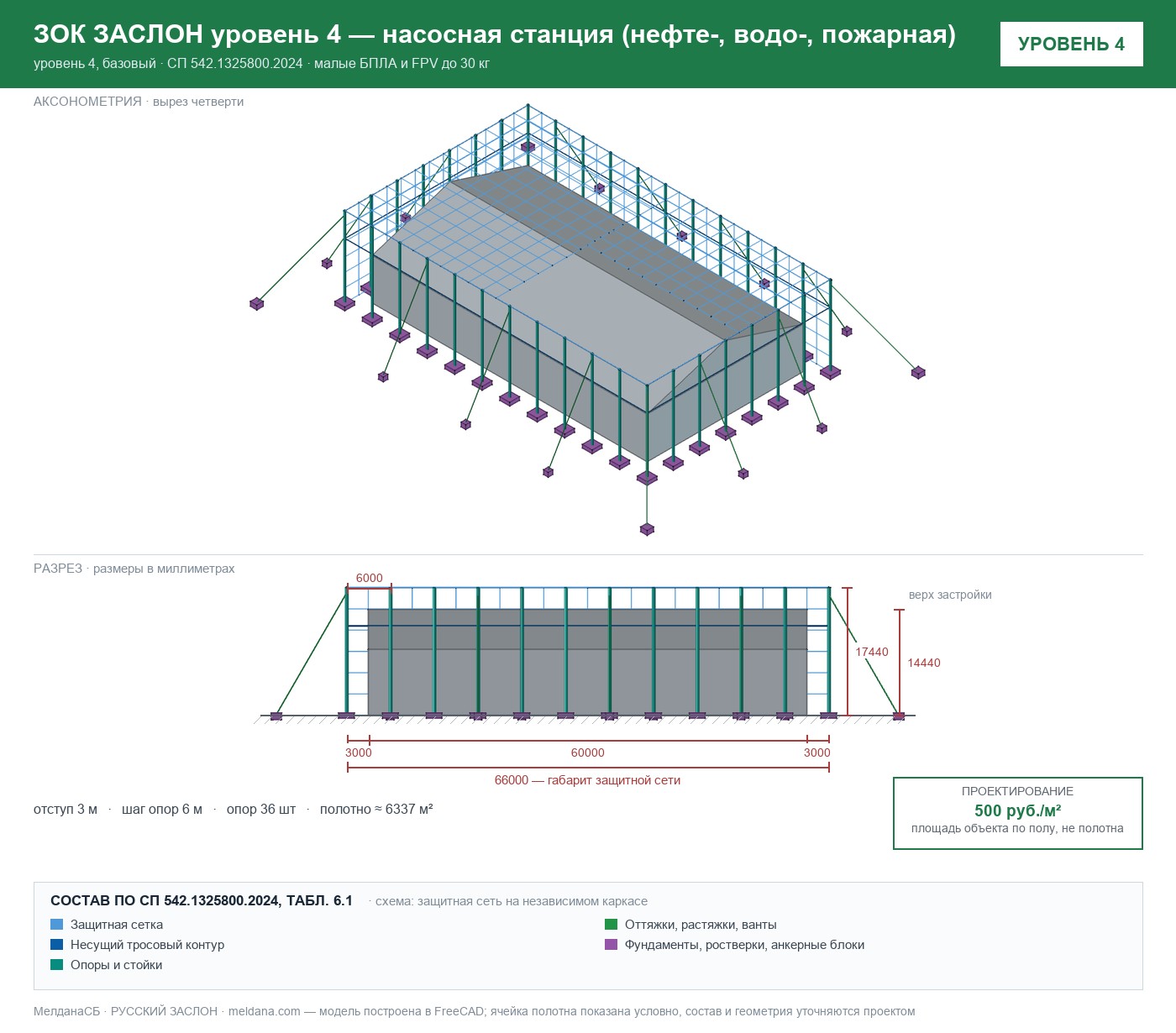

Водоканалы и КОС
Насосные станции, скважины, очистные сооружения, резервуары. Объекты жизнеобеспечения требуют защиты 2-го уровня.

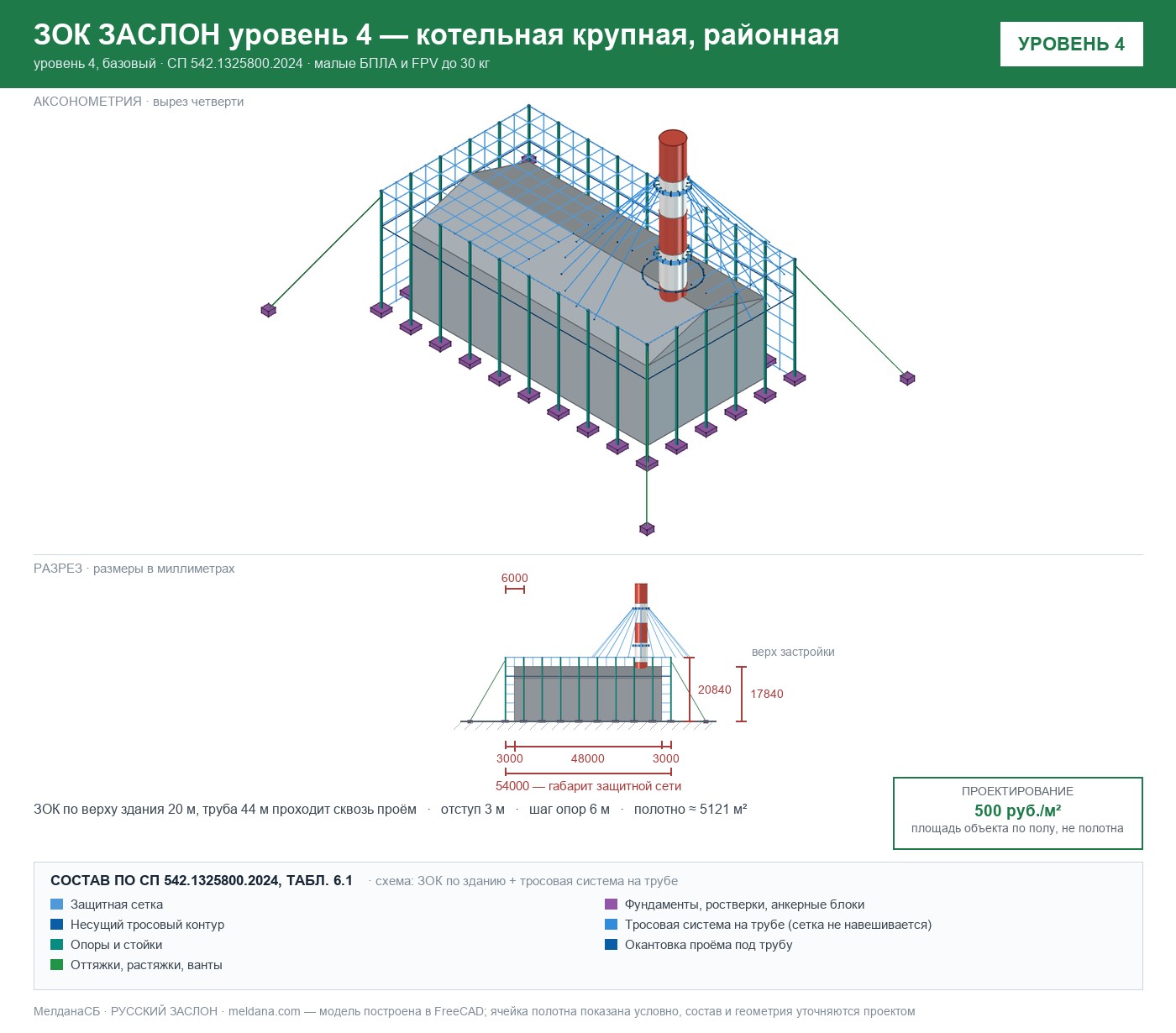

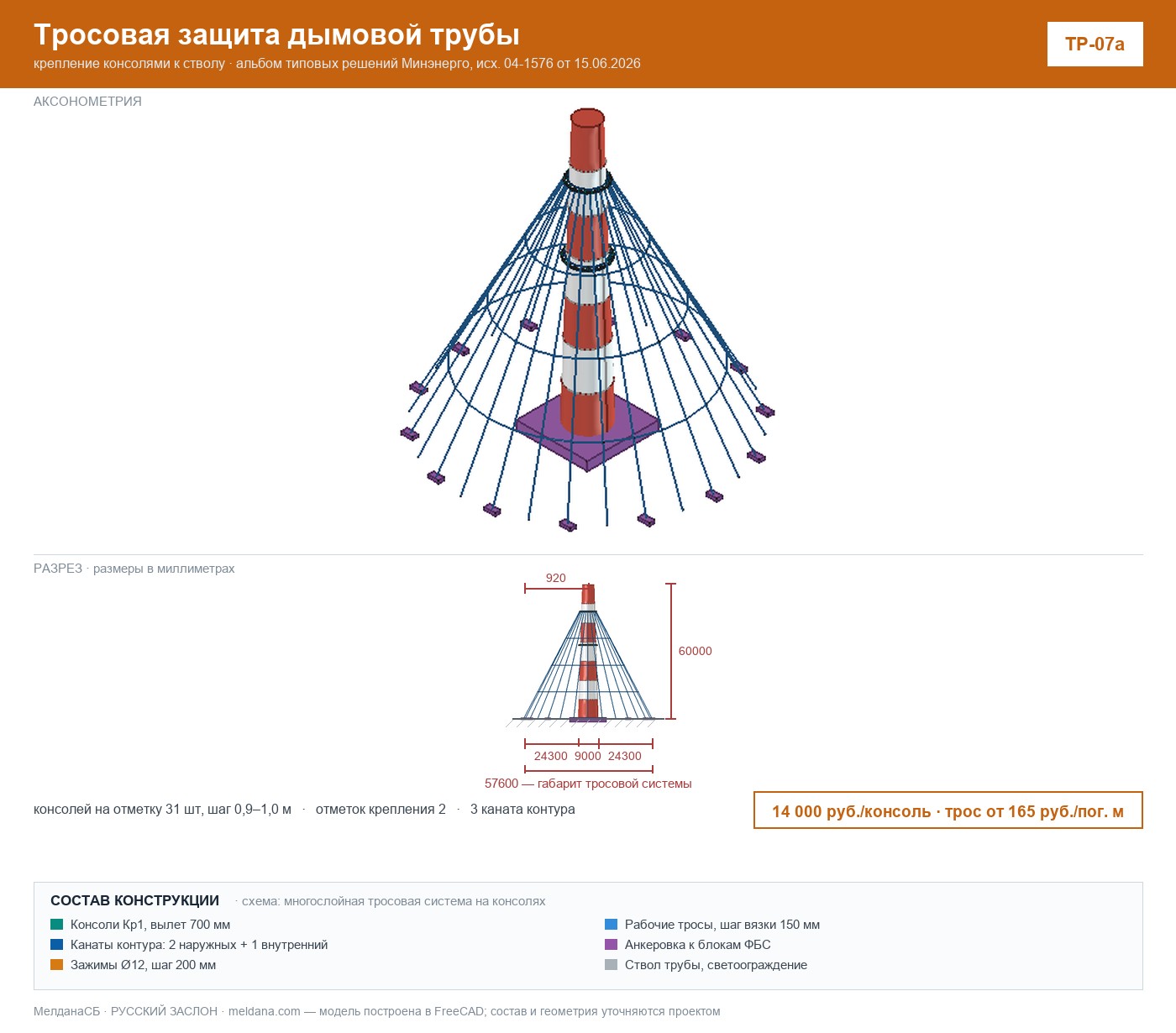

Энергетика

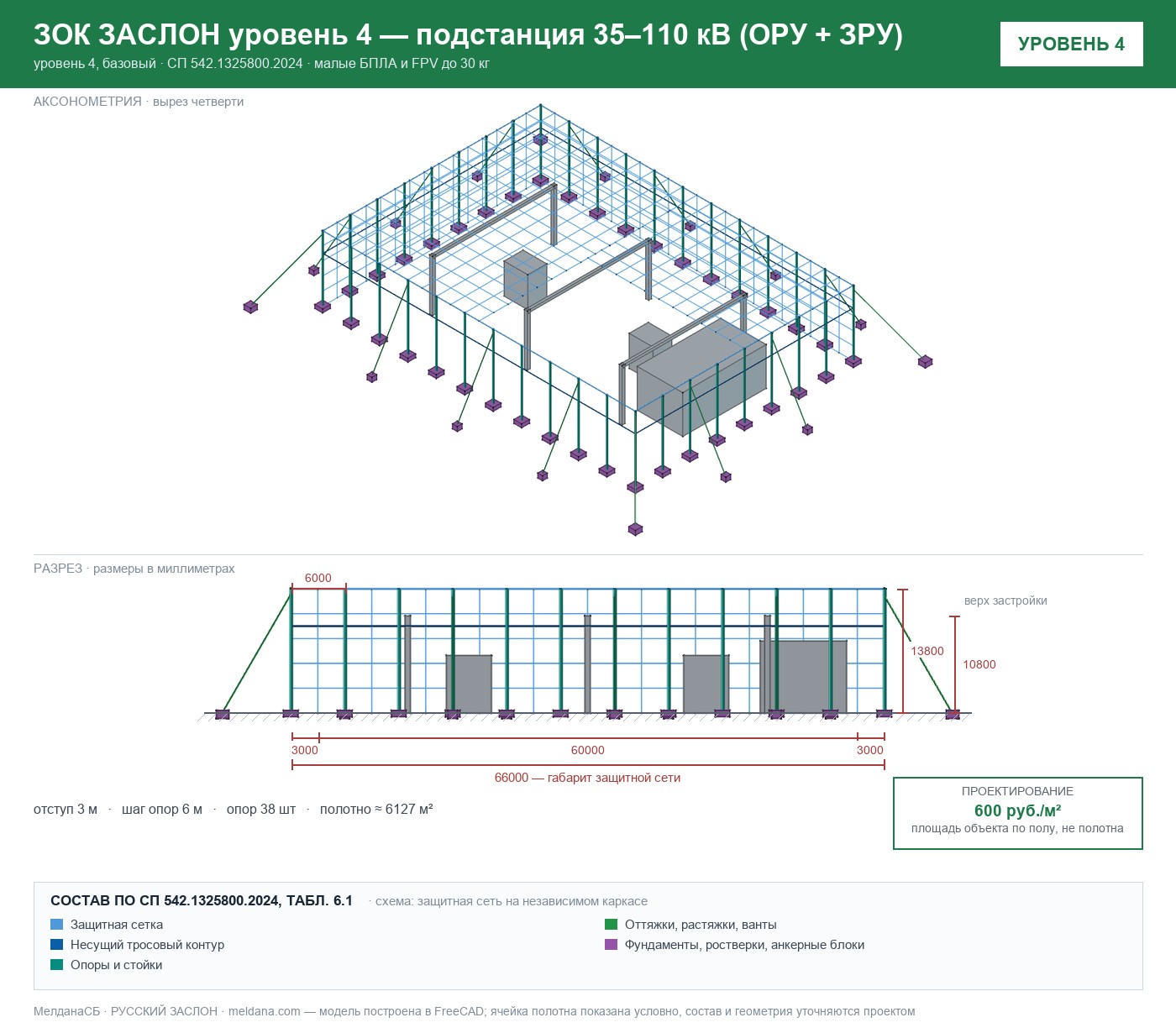

Трансформаторные подстанции, ДЭС, энергоузлы. Защита оборудования от поражения при атаке с воздуха.

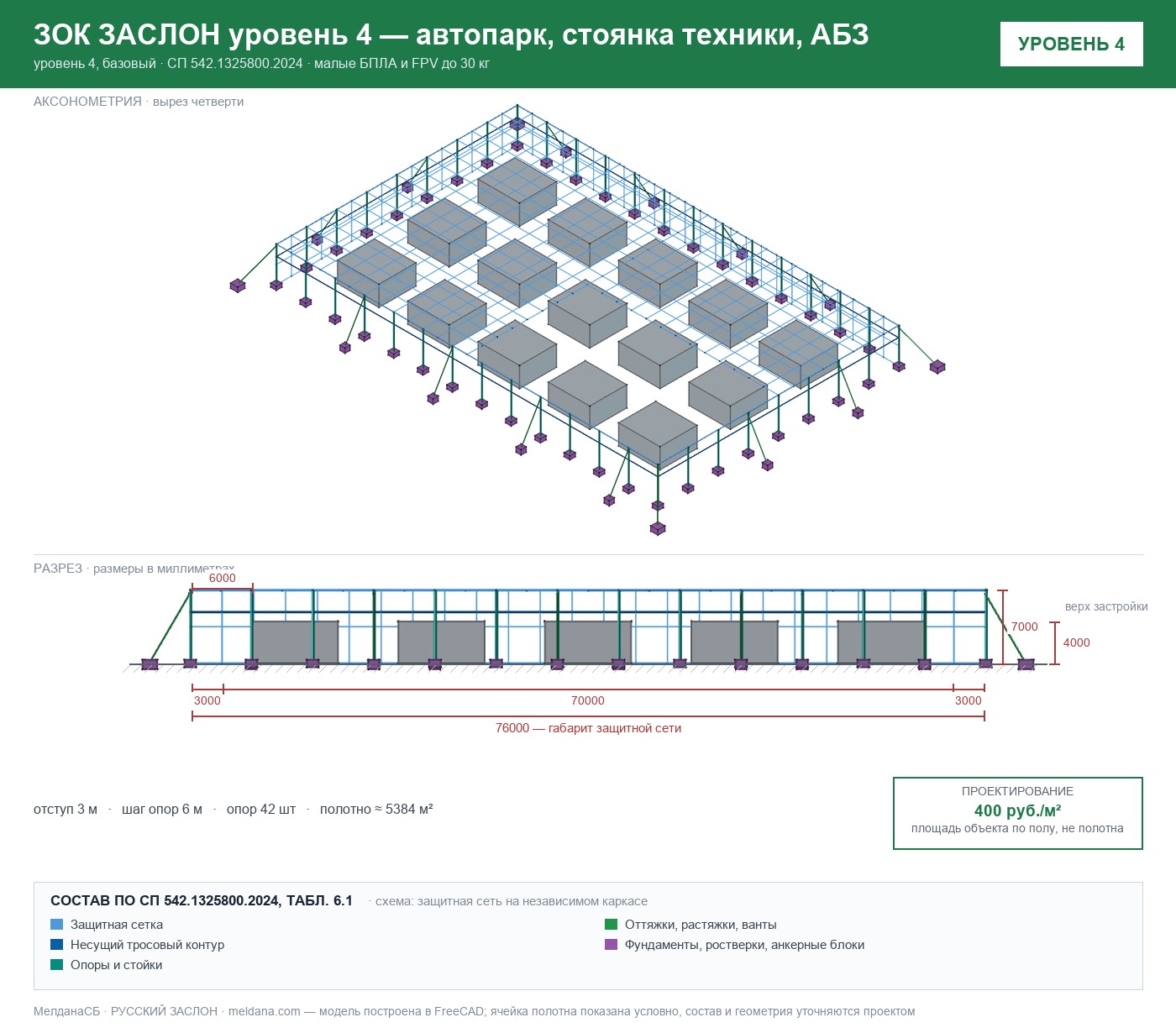

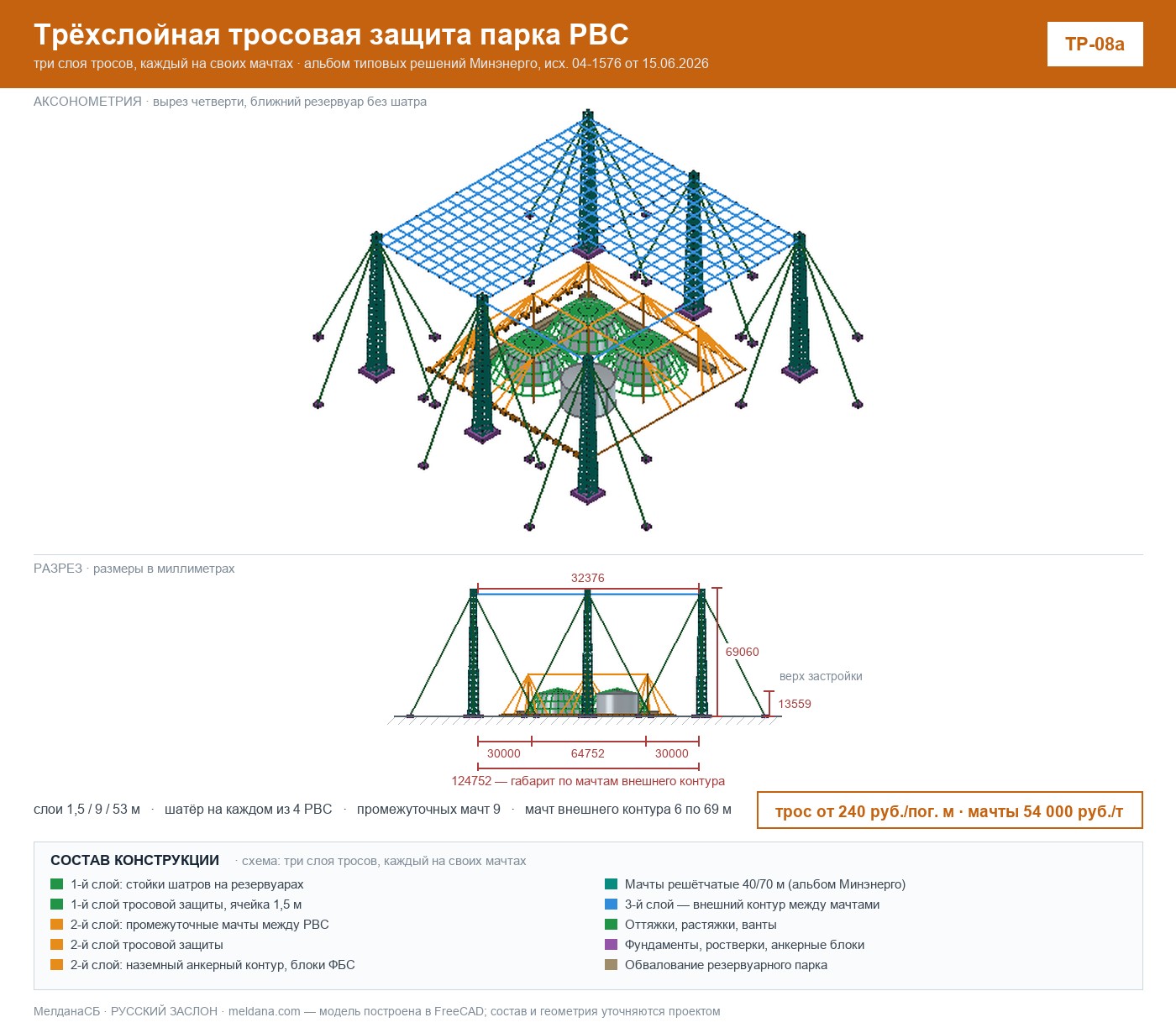

Промышленные объекты
Цеха, склады, серверные, производственные корпуса. Применимо для зданий любой конфигурации — прямоугольных и цилиндрических.

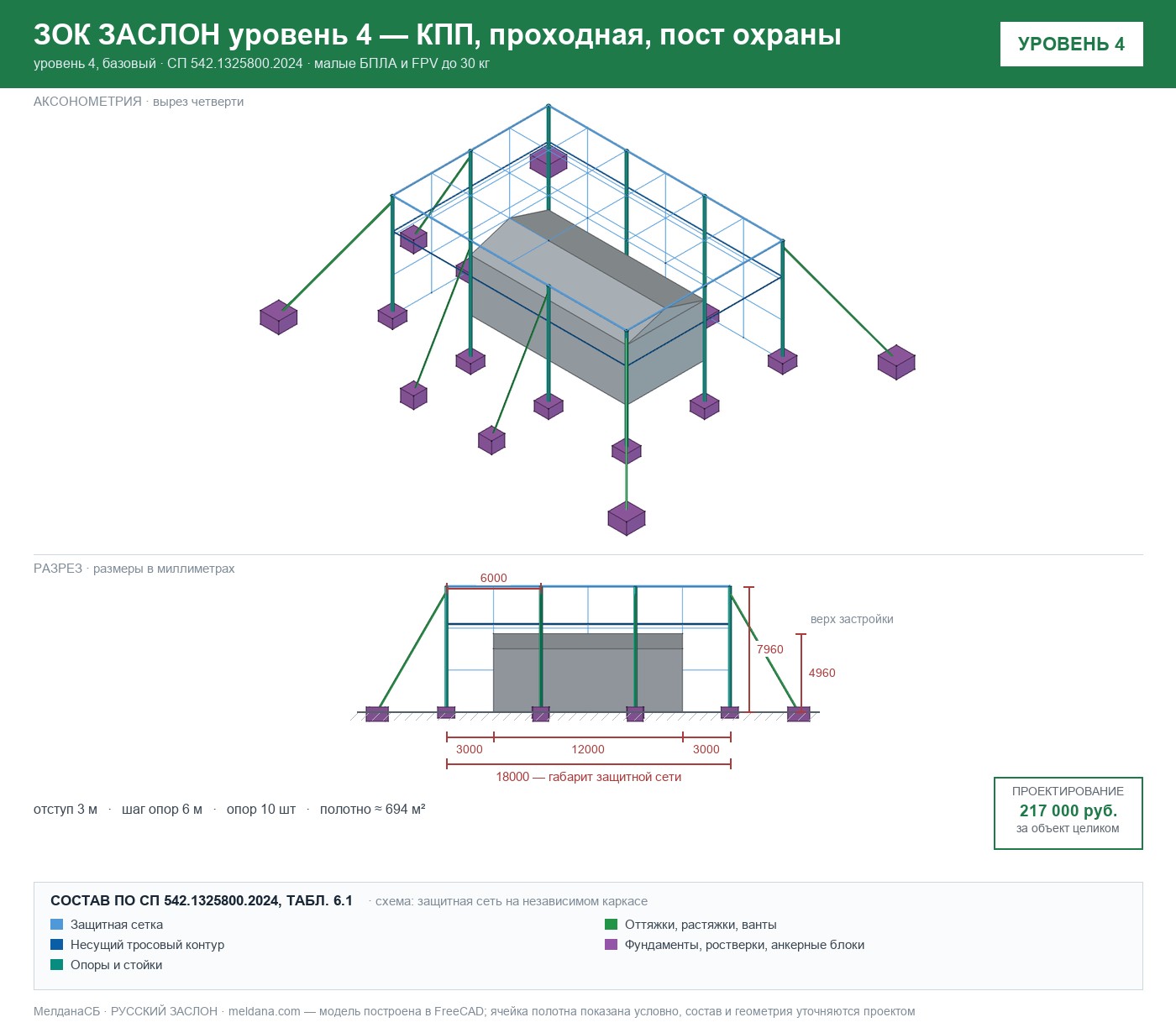

Административные здания
Органы власти, командные пункты, ситуационные центры. Защита персонала и оборудования при ударе БПЛА.
Ключевые преимущества работы с МелданаСБ
Единственная авторизованная компания ЗАСЛОН в Екатеринбурге
МелданаСБ — официальный монтажный партнёр бренда ЗАСЛОН. Только авторизованный партнёр вправе выдавать системную гарантию производителя и сертификат соответствия ЗОК. Неавторизованный подрядчик не может обеспечить эти документы — ни юридически, ни физически.
| Параметр | МелданаСБ + ЗАСЛОН |
|---|---|
| Сертификат по СП 542 | ✅ Сертификат производителя ЗАСЛОН на каждый объект |
| Расчёт нагрузок | ✅ По СП 542.1325800.2024 + методические указания МЧС |
| Натурные испытания | ✅ Протокол испытаний ЗОК после монтажа |
| Системная гарантия | ✅ 5 лет от производителя ЗАСЛОН |
| Гарантия монтажа | ✅ 2 года, МелданаСБ |
| Исполнительная документация | ✅ Полный комплект КС-2, КС-3, ИД, паспорта |
| СРО на строительство | ✅ Действующее членство |
| Работа по 223-ФЗ и 44-ФЗ | ✅ Опыт участия в закупках и тендерах |
| НДС | ✅ ОСНО, НДС 22% |
